電線電纜表示方法主要由型號、規格及標準編號這三個部分組成。

 1、型號的含義

電氣裝備用電線電纜及電力電纜的型號主要由以下七部分組成：

下面將最常用的電線電纜型號中字母的含義介紹一下：

1)類別、用途代號

A-安裝線       B-絕緣線        C-船用電纜

K-控制電纜     N-農用電纜      R-軟線

U-礦用電纜     Y-移動電纜      JK-絕緣架空電纜

M-煤礦用

ZR-阻燃型      NH-耐火型       ZA-A級阻燃

ZB-B級阻燃    ZC-C級阻燃     WD-低煙無鹵型

2）導體代號

T—銅導線 （略）      L-鋁芯

3）絕緣層代號

V—PVC塑料     YJ—XLPE絕緣

X—橡皮          Y—聚乙烯料

F—聚四氟乙烯

4）護層代號

V-PVC套           Y-聚乙烯料

N-尼龍護套         P-銅絲編織屏蔽     P2-銅帶屏蔽

L-棉紗編織涂蠟克   Q-鉛包

5）特征代號

B-扁平型           R-柔軟

C-重型             Q-輕型

G-高壓             H-電焊機用

S-雙絞型

6）鎧裝層代號

2—雙鋼帶          3—細圓鋼絲

4—粗圓鋼絲

7）外護層代號

1—纖維層          2—PVC套

3—PE套

2、最常用的電線電纜及電力電纜的型號示例

VV—銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

VLV—鋁芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

    YJV22—銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

    KVV—聚氯乙烯絕緣聚氯乙烯護套控制電纜

227IEC 01（BV）—簡稱BV，一般用途單芯硬導體無護套電纜

    227IEC 02（RV）—簡稱RV，一般用途單芯軟導體無護套電纜

227IEC 10（BVV）—簡稱BVV，輕型聚氯乙烯護套電纜

227IEC 52（RVV）—簡稱RVV，輕型聚氯乙烯護套軟線

227IEC 53（RVV）—簡稱RVV，普通聚氯乙烯護套軟線

BV—銅芯聚氯乙烯絕緣電線

BVR—銅芯聚氯乙烯絕緣軟電纜

BVVB—銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜

JKLYJ—交聯聚乙烯絕緣架空電纜

YC、YCW—重型橡套軟電纜

YZ、YZW—中型橡套軟電纜

YQ、YQW—輕型橡套軟電纜

YH—電焊機電纜

3、規格

 規格又由額定電壓、芯數及標稱截面組成。

 電線及控制電纜等一般的額定電壓為300/300V、300/500V、450/750V；

 中低壓電力電纜的額定電壓一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。

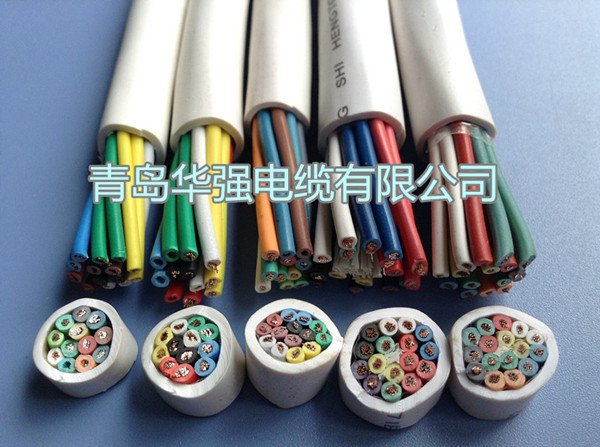

  電線電纜的芯數根據實際需要來定，一般電力電纜主要有1、2、3、4、5芯，電線主要也是1～5芯，控制電纜有1～61芯。

  標稱截面是指導體橫截面的近似值。為了達到規定的直流電阻，方便記憶并且統一而規定的一個導體橫截面附近的一個整數值。

 我國統一規定的導體橫截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。


這里要強調的是導體的標稱截面不是導體的實際的橫截面，導體實際的橫截面許多比標稱截面小，有幾個比標稱截面大。實際生產過程中，只要導體的直流電阻能達到規定的要求，就可以說這根電纜的截面是達標的。

4、標準編號

我們現在生產的電線電纜絕大部分國家或行業都有明確的標準規定的，主要的目的當然為使設計、使用統一。我這里主要介紹幾個與我公司生產產品相關的電線電纜標準編號。

1）GB 5023-1997額定電壓450/750V及以下聚氯乙烯絕緣電纜

2）JB 8734-1998額定電壓450/750V及以下聚氯乙烯絕緣電纜電線和軟線

3）GB 5013-1997額定電壓450/750V及以下橡皮絕緣電纜

4）GB/T 12706-2002額定電壓1kV到35kV擠包絕緣電力電纜及附件

5）GB/T 9330-1988塑料絕緣控制電纜

5、舉例說明

  a) VV-0.6/1  3×150＋ 1×70   GB/T 12706.2-2002

      銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜，額定電壓為0.6/1kv，3+1芯，主線芯的標稱截面為150mm2，第四芯截面為70mm2。

   b) BVVB-450/750V  2×1.5  JB 8734.2-1998

銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜，額定電壓為450/750v，2芯，導體的標稱截面為1.5mm2。

   c) YJLV22-8.7/10   3×120  GB/T 12706.3-2002

 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜，額定電壓為8.7/10kv，3芯，主線芯的標稱截面為120mm2。
